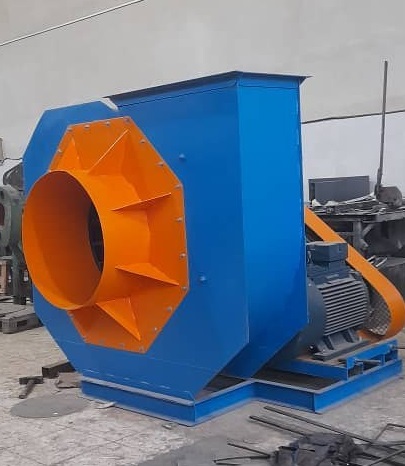

فن مکنده صنعتی سانتریفیوژ در سیستم جمع‌آوری گردوغبار صنعتی

فن مکنده صنعتی سانتریفیوژ یا فن گریز از مرکز یکی از اصلی‌ترین تجهیزات در سیستم‌های مکش و جمع‌آوری گردوغبار صنعتی است. این تجهیز وظیفه ایجاد جریان هوای موردنیاز برای مکش گردوغبار، ذرات معلق، دود و آلاینده‌های ناشی از فرآیندهای صنعتی و انتقال آن‌ها در مسیر کانال‌کشی تا واحد فیلتراسیون را بر عهده دارد.

در یک سیستم غبارگیری صنعتی، حتی اگر هود مکش، کانال‌کشی و فیلتر با کیفیت بالایی طراحی شده باشند، بدون انتخاب صحیح فن مکنده، کل سیستم نمی‌تواند عملکرد مطلوبی داشته باشد. به همین دلیل انتخاب، طراحی و محاسبه فن سانتریفیوژ باید بر اساس شرایط واقعی خط تولید، میزان آلودگی، حجم هوای موردنیاز و افت فشار سیستم انجام شود.

فن سانتریفیوژ چگونه کار می‌کند؟

فن سانتریفیوژ با چرخش پروانه، انرژی مکانیکی موتور را به جریان هوا منتقل می‌کند. هوا از قسمت ورودی فن وارد شده و به وسیله پره‌های پروانه به سمت خارج هدایت می‌شود. در اثر نیروی گریز از مرکز، جریان هوا با فشار و سرعت مناسب از قسمت خروجی فن خارج می‌شود.

در سیستم‌های غبارگیری، این اختلاف فشار ایجادشده توسط فن باعث می‌شود هوا از نقاط مکش وارد سیستم شده و از طریق مسیر کانال‌ها به سمت فیلتر حرکت کند.

به زبان ساده، می‌توان گفت:

هود مکش → کانال‌کشی → فن مکنده → فیلتر یا واحد تصفیه → خروجی هوا

البته محل قرارگیری فن نسبت به فیلتر و نحوه طراحی سیستم می‌تواند با توجه به نوع فرآیند و شرایط پروژه متفاوت باشد.

نقش فن مکنده صنعتی در کنترل گردوغبار

هدف اصلی سیستم جمع‌آوری گردوغبار، جلوگیری از انتشار آلاینده‌ها در فضای کارخانه است. برای رسیدن به این هدف، باید هوا از محل تولید آلودگی با سرعت و دبی مناسب مکش شود.

فن مکنده وظیفه ایجاد این جریان هوا را بر عهده دارد.

اگر ظرفیت فن کمتر از نیاز سیستم باشد، سرعت هوا در برخی قسمت‌های کانال کاهش پیدا می‌کند و ممکن است گردوغبار در داخل کانال ته‌نشین شود. همچنین مکش در محل تولید آلودگی کاهش یافته و بخشی از ذرات معلق وارد محیط کارگاه می‌شوند.

از طرف دیگر، انتخاب فن با ظرفیت بیش از نیاز نیز همیشه به معنای عملکرد بهتر نیست. فن بیش‌ازحد بزرگ می‌تواند باعث افزایش مصرف انرژی، افزایش سرعت نامناسب هوا، افزایش صدا و تحمیل هزینه اضافی به پروژه شود.

بنابراین هدف، انتخاب فن متناسب با دبی هوا و فشار موردنیاز سیستم است.

دو پارامتر بسیار مهم در انتخاب فن مکنده صنعتی عبارت‌اند از:

۱. دبی هوا:دبی هوا مشخص می‌کند فن در واحد زمان چه مقدار هوا را جابه‌جا می‌کند و معمولاً با واحدهایی مانند مترمکعب بر ساعت (m³/h) یا مترمکعب بر ثانیه (m³/s) بیان می‌شود.

دبی موردنیاز به عوامل مختلفی بستگی دارد؛ از جمله:

- تعداد نقاط مکش

- نوع فرآیند صنعتی

- میزان تولید گردوغبار

- ابعاد و نوع هود مکش

- سرعت موردنیاز برای جمع‌آوری آلاینده

- حجم هوای موردنیاز برای هر نقطه

- شرایط کاری خط تولید

۲. فشار استاتیک:فن باید علاوه بر جابه‌جایی حجم مشخصی از هوا، توانایی غلبه بر مقاومت مسیر را نیز داشته باشد.در یک سیستم غبارگیری، هوا هنگام عبور از هود، کانال، زانویی‌ها، سه‌راهی‌ها، دمپرها، فیلتر و سایر تجهیزات با افت فشار مواجه می‌شود.

بنابراین فن باید فشار کافی ایجاد کند تا بتواند این افت فشارها را جبران کرده و جریان هوای موردنظر را در کل سیستم برقرار کند.به همین دلیل انتخاب فن صرفاً بر اساس توان موتور، روش مناسبی نیست.

دبی هوا + فشار موردنیاز سیستم + منحنی عملکرد فن از مهم‌ترین عوامل در انتخاب صحیح فن هستند.

ارتباط فن مکنده با کانال‌کشی صنعتی

عملکرد فن ارتباط مستقیمی با طراحی کانال‌کشی دارد.در سیستم‌های جمع‌آوری گردوغبار، کانال باید به گونه‌ای طراحی شود که سرعت انتقال هوا برای نوع ماده و فرآیند مناسب باشد. اگر سرعت هوا بیش از حد پایین باشد، احتمال ته‌نشینی ذرات در کانال افزایش پیدا می‌کند.

از طرف دیگر، افزایش بیش از حد سرعت هوا می‌تواند باعث افزایش افت فشار، مصرف انرژی، سایش کانال‌ها و تجهیزات و همچنین افزایش صدای سیستم شود.به همین دلیل طراحی کانال، تعیین قطر کانال‌ها، تعداد زانویی‌ها، طول مسیر، انشعابات و محل قرارگیری تجهیزات باید هم‌زمان با انتخاب فن انجام شود.

پروانه فن سانتریفیوژ می‌تواند با توجه به نوع آلودگی و کاربرد صنعتی دارای طراحی‌های متفاوتی باشد.

برای سیستم‌های غبارگیری، انتخاب نوع پروانه اهمیت زیادی دارد؛ زیرا ذرات موجود در جریان هوا ممکن است باعث سایش، گرفتگی یا آسیب به پروانه شوند.

برخی طراحی‌های پروانه برای انتقال هوای نسبتاً تمیز مناسب هستند و برخی دیگر برای جریان‌های حاوی ذرات و گردوغبار کاربرد بیشتری دارند.

در انتخاب پروانه باید عواملی مانند:

- نوع و اندازه ذرات

- میزان گردوغبار

- چگالی مواد

- دمای هوا

- میزان سایش

- دبی موردنیاز

- فشار موردنیاز

در نظر گرفته شود.

موتور الکتریکی فن مکنده صنعتی

پروانه فن توسط یک موتور الکتریکی به حرکت درمی‌آید. توان موتور باید متناسب با نقطه کاری فن انتخاب شود.توان موردنیاز به عواملی مانند دبی، فشار، راندمان فن و شرایط کاری وابسته است.اگر موتور کوچک‌تر از نیاز سیستم انتخاب شود، ممکن است در شرایط کاری واقعی تحت بار قرار گرفته و دچار افزایش دما یا عملکرد نامناسب شود.در مقابل، انتخاب موتور بسیار بزرگ‌تر از نیاز نیز می‌تواند هزینه اولیه و مصرف انرژی را افزایش دهد.در پروژه‌های صنعتی، انتخاب موتور، فن و سیستم انتقال قدرت باید به صورت یک مجموعه هماهنگ انجام شود.

سیستم انتقال قدرت

فن‌های سانتریفیوژ صنعتی می‌توانند به روش‌های مختلفی به موتور متصل شوند. یکی از روش‌های متداول استفاده از تسمه و پولی است. در برخی طراحی‌ها نیز موتور و پروانه به صورت مستقیم کوپل می‌شوند.در سیستم تسمه‌ای، امکان تغییر سرعت چرخش فن با انتخاب مناسب قطر پولی‌ها وجود دارد؛ اما سیستم نیازمند بررسی و نگهداری مناسب تسمه، پولی و هم‌راستایی مجموعه است.در سیستم کوپل مستقیم، انتقال قدرت ساده‌تر است، ولی سرعت فن مستقیماً به سرعت موتور وابسته خواهد بود.انتخاب روش انتقال قدرت به ظرفیت فن، سرعت موردنیاز، شرایط محیطی، نوع کاربرد و طراحی کلی تجهیز بستگی دارد.

فن مکنده صنعتی و بگ‌فیلتر

در بسیاری از سیستم‌های غبارگیری صنعتی، فن مکنده در کنار بگ‌فیلتر مورد استفاده قرار می‌گیرد.دراین سیستم، هوای آلوده از نقاط مختلف کارخانه توسط هودهای مکش جمع‌آوری شده و از طریق کانال‌ها به سمت واحد فیلتراسیون هدایت می‌شود. بگ‌فیلتر ذرات موجود در جریان هوا را از هوا جدا می‌کند و فن وظیفه ایجاد جریان لازم برای عبور هوا در کل این مسیر را بر عهده دارد.

بنابراین عملکرد صحیح بگ‌فیلتر و فن باید با یکدیگر هماهنگ باشد.

افزایش مقاومت فیلتر در اثر تجمع گردوغبار نیز می‌تواند افت فشار سیستم را تغییر دهد. به همین دلیل طراحی سیستم باید شرایط کارکرد فیلتر در طول زمان را نیز در نظر بگیرد.

اهمیت منحنی عملکرد فن

یکی از مهم‌ترین موارد در انتخاب فن مکنده صنعتی، بررسی منحنی عملکرد فن است.این منحنی رابطه بین دبی هوا و فشار قابل ایجاد توسط فن را در شرایط مختلف نشان می‌دهد.

سیستم غبارگیری نیز دارای یک نقطه کاری مشخص است که از مجموع مقاومت‌های موجود در مسیر به دست می‌آید. فن باید در نقطه‌ای انتخاب شود که بتواند دبی و فشار موردنیاز سیستم را با راندمان مناسب تأمین کند.به همین دلیل انتخاب فن صرفاً با عباراتی مانند «فن ۳۰ اسب» یا «فن ۵۰ اسب» کافی نیست؛ زیرا دو فن با توان موتور یکسان می‌توانند عملکرد کاملاً متفاوتی از نظر دبی و فشار داشته باشند.

کنترل دور فن و بهینه‌سازی مصرف انرژی

در سیستم‌هایی که نیاز به کنترل دقیق جریان هوا وجود دارد، می‌توان از تجهیزات کنترلی مانند اینورتر (VFD) برای تنظیم سرعت موتور استفاده کرد.با کنترل سرعت فن می‌توان دبی هوا را متناسب با شرایط کاری تنظیم کرد. این موضوع در سیستم‌هایی که تعداد زیادی نقطه مکش دارند یا بار کاری آن‌ها در طول زمان تغییر می‌کند، می‌تواند اهمیت زیادی داشته باشد.کنترل صحیح فن علاوه بر کمک به پایداری سیستم، می‌تواند در برخی کاربردها به کاهش مصرف انرژی و جلوگیری از کارکرد غیرضروری فن با ظرفیت کامل کمک کند.

عوامل مؤثر بر انتخاب فن مکنده صنعتی

برای انتخاب یک فن مناسب باید مجموعه‌ای از پارامترها بررسی شود، از جمله:

- دبی هوای موردنیاز

- فشار استاتیک موردنیاز

- نوع و مقدار گردوغبار

- اندازه و چگالی ذرات

- دمای هوای عبوری

- رطوبت جریان هوا

- طول و قطر کانال‌ها

- تعداد زانویی‌ها و انشعابات

- نوع فیلتر

- افت فشار تجهیزات

- ساعات کاری سیستم

- شرایط محیط نصب

- میزان صدای مجاز

- توان موتور

- راندمان فن

- روش انتقال قدرت

- جنس و ضخامت اجزای فن

- مقاومت موردنیاز در برابر سایش و خوردگی

چرا طراحی صحیح فن اهمیت دارد؟

فن قلب سیستم مکش و جمع‌آوری گردوغبار محسوب می‌شود. یک فن نامتناسب می‌تواند باعث کاهش راندمان کل سیستم شود؛ حتی اگر سایر تجهیزات مانند هود، کانال و فیلتر به‌درستی انتخاب شده باشند.

یک سیستم فن مناسب باید بتواند:

مکش کافی ایجاد کند، جریان هوا را پایدار نگه دارد، بر افت فشار سیستم غلبه کند، با شرایط فرآیند سازگار باشد و با مصرف انرژی منطقی کار کند.

به همین دلیل طراحی فن باید به صورت جدا از سایر اجزای سیستم انجام نشود، بلکه باید بخشی از فرآیند مهندسی کامل سیستم غبارگیری باشد.

نگهداری و سرویس فن مکنده

نگهداری منظم فن می‌تواند نقش مهمی در حفظ راندمان و افزایش عمر تجهیزات داشته باشد.مواردی مانند وضعیت بلبرینگ‌ها، تسمه‌ها و پولی‌ها، بالانس پروانه، ارتعاشات، اتصالات، وضعیت موتور، تمیزی پروانه و شرایط کانال‌ها باید به صورت دوره‌ای بررسی شوند.افزایش غیرعادی لرزش، صدا، کاهش مکش یا افزایش مصرف انرژی می‌تواند نشانه وجود مشکل در فن یا سایر بخش‌های سیستم باشد و بهتر است علت آن بررسی شود.

طراحی فن متناسب با نیاز هر کارخانه

هر کارخانه شرایط متفاوتی دارد و نمی‌توان یک فن مشخص را برای تمام سیستم‌های غبارگیری استفاده کرد.نوع فرآیند، تعداد نقاط مکش، میزان تولید گردوغبار، فاصله تجهیزات، نوع فیلتر، طول کانال‌کشی و شرایط محیطی، همگی بر انتخاب فن تأثیرگذار هستند.

شرکت ایساتیس ماشین دانش و صنعت با بررسی شرایط هر پروژه، نسبت به طراحی و انتخاب تجهیزات مناسب برای سیستم مکش صنعتی، فن مکنده سانتریفیوژ، جمع‌آوری گردوغبار و کنترل آلایندگی اقدام می‌کند.

هدف از طراحی صحیح سیستم، تنها ایجاد مکش بیشتر نیست؛ بلکه دستیابی به مکش مؤثر، کنترل ذرات معلق، کاهش انتشار آلاینده‌ها، عملکرد پایدار تجهیزات و بهینه‌سازی مصرف انرژی است.

جمع‌بندی

فن مکنده سانتریفیوژ یکی از اجزای کلیدی سیستم‌های جمع‌آوری گردوغبار صنعتی است و عملکرد آن مستقیماً بر راندمان کل سیستم تأثیر می‌گذارد. انتخاب صحیح فن نیازمند محاسبه دبی هوا، افت فشار، شرایط فرآیند و مشخصات تجهیزات فیلتراسیون است.

در یک سیستم اصولی، هود مکش، کانال‌کشی، فن سانتریفیوژ، بگ‌فیلتر و تجهیزات کنترلی باید به صورت یک مجموعه هماهنگ طراحی شوند تا بتوانند آلاینده‌ها و ذرات معلق را در محل تولید کنترل کرده و از انتشار آن‌ها در محیط کارخانه جلوگیری کنند.

ایساتیس ماشین دانش و صنعت؛ طراحی و تولید ماشین‌آلات صنعتی و ارائه راهکارهای تخصصی در زمینه سیستم‌های مکش صنعتی، غبارگیری و کنترل آلایندگی.
