آشنایی با بگ فیلتر صنعتی (غبارگیر صنعتی) -7 نکته مهم درباره بگ فیلتر صنعتی
بگ فیلتر صنعتی یکی از تجهیزات مهم در سیستم های غبارگیر و کنترل آلایندگی است که برای جمع آ"وری گردوغبار و ذرات معلق از جریان هوا استفاده میشود. این سیستم با عبور هوای آلوده ار کیسه های فیلتر، ذرات را جدا کرده و هوای پاک تر را به محیط یا میسر خروجی هدایت میکند.
فیلتر بگ یا بگ‌فیلتر صنعتی (Bag Filter) یکی از پرکاربردترین تجهیزات در سیستم‌های غبارگیر صنعتی و کنترل آلایندگی هوا است که برای جداسازی ذرات جامد و گردوغبار از جریان هوا و گازهای صنعتی مورد استفاده قرار می‌گیرد. این سیستم با عبور دادن هوای آلوده از میان کیسه‌های فیلترکننده، ذرات معلق را روی سطح کیسه‌ها به دام می‌اندازد و هوای تصفیه‌شده را به محیط یا مسیر خروجی هدایت میکند.
در بسیاری از کارخانه‌ها، فرآیندهایی مانند خردایش، آسیاب، انتقال مواد، تخلیه مواد اولیه، میکس، بسته‌بندی، برش، سنگ‌زنی و جابه‌جایی مواد باعث تولید حجم زیادی از ذرات معلق و گردوغبار صنعتی می‌شوند. اگر این ذرات جمع‌آوری نشوند، علاوه بر آلودگی محیط کار، می‌توانند باعث کاهش کیفیت تولید، کثیف شدن تجهیزات، افزایش استهلاک ماشین‌آلات و ایجاد مشکلات زیست‌محیطی شوند.
در چنین شرایطی، بگ‌فیلتر صنعتی به‌عنوان یکی از بخش‌های اصلی سیستم کنترل و جمع‌آوری گردوغبار صنعتی وارد عمل میشود.
نحوه عملکرد بگ‌فیلتر صنعتی
عملکرد یک سیستم بگ‌فیلتر معمولاً با ایجاد مکش توسط فن مکنده صنعتی آغاز میشود. فن، هوای آلوده به همراه گردوغبار را از نقاط تولید آلودگی به سمت سیستم غبارگیر هدایت میکند.این هوا از طریق لوله‌کشی سیستم مکش صنعتی وارد محفظه بگ‌فیلتر میشود. در داخل محفظه، جریان هوا با کیسه‌های فیلتر برخورد کرده و ذرات گردوغبار روی سطح خارجی یا داخلی کیسه‌ها، بسته به طراحی فیلتر، جمع می‌شوند.به مرور زمان لایه‌ای از گردوغبار روی کیسه تشکیل میشود. اگر این لایه بیش از حد ضخیم شود، مقاومت عبور هوا افزایش پیدا کرده و عملکرد سیستم کاهش می‌یابد. به همین دلیل، بگ‌فیلتر به یک سیستم تمیزکننده کیسه‌ها مجهز میشود.
یکی از رایج‌ترین روش‌های تمیزکاری در بگ‌فیلترهای صنعتی، پالس جت (Pulse Jet) است. در این روش، هوای فشرده با فشار مناسب و به‌صورت پالس‌های کوتاه وارد کیسه‌ها میشود. این ضربه باعث جدا شدن گردوغبار از سطح کیسه شده و ذرات جداشده به قسمت پایین دستگاه سقوط می‌کنند.گردوغبار جمع‌آوری‌شده سپس می‌تواند توسط روتاری ولو، اسکرو کانوایر یا سایر تجهیزات انتقال مواد تخلیه یا در صورت مناسب بودن، مجدداً وارد چرخه تولید شود.
اجزای اصلی سیستم بگ‌فیلتر
یک سیستم کامل بگ‌فیلتر فقط شامل کیسه‌های فیلتر نیست، بلکه مجموعه‌ای از تجهیزات مکانیکی و کنترلی است که در کنار یکدیگر وظیفه جمع‌آوری و تصفیه گردوغبار را انجام می‌دهند.مهم‌ترین اجزای این سیستم عبارت‌اند از:
۱. بدنه و محفظه بگ‌فیلتر: بدنه اصلی دستگاه محل قرارگیری کیسه‌ها و تجهیزات داخلی است. طراحی ابعاد، ضخامت ورق، تعداد محفظه‌ها و نحوه ورود و خروج هوا باید متناسب با ظرفیت سیستم، نوع آلاینده و شرایط کاری کارخانه انجام شود.
۲. کیسه‌های فیلتر: کیسه‌ها مهم‌ترین بخش فیلتراسیون هستند. جنس فیلتر باید بر اساس نوع گردوغبار، دمای گاز، رطوبت، ویژگی‌های شیمیایی آلاینده و شرایط فرآیند انتخاب شود.
بسته به کاربرد صنعتی، می‌توان از متریال‌های مختلفی مانند پلی‌استر، پلی‌پروپیلن، نومکس، PTFE و سایر پارچه‌های فیلترکننده استفاده کرد.

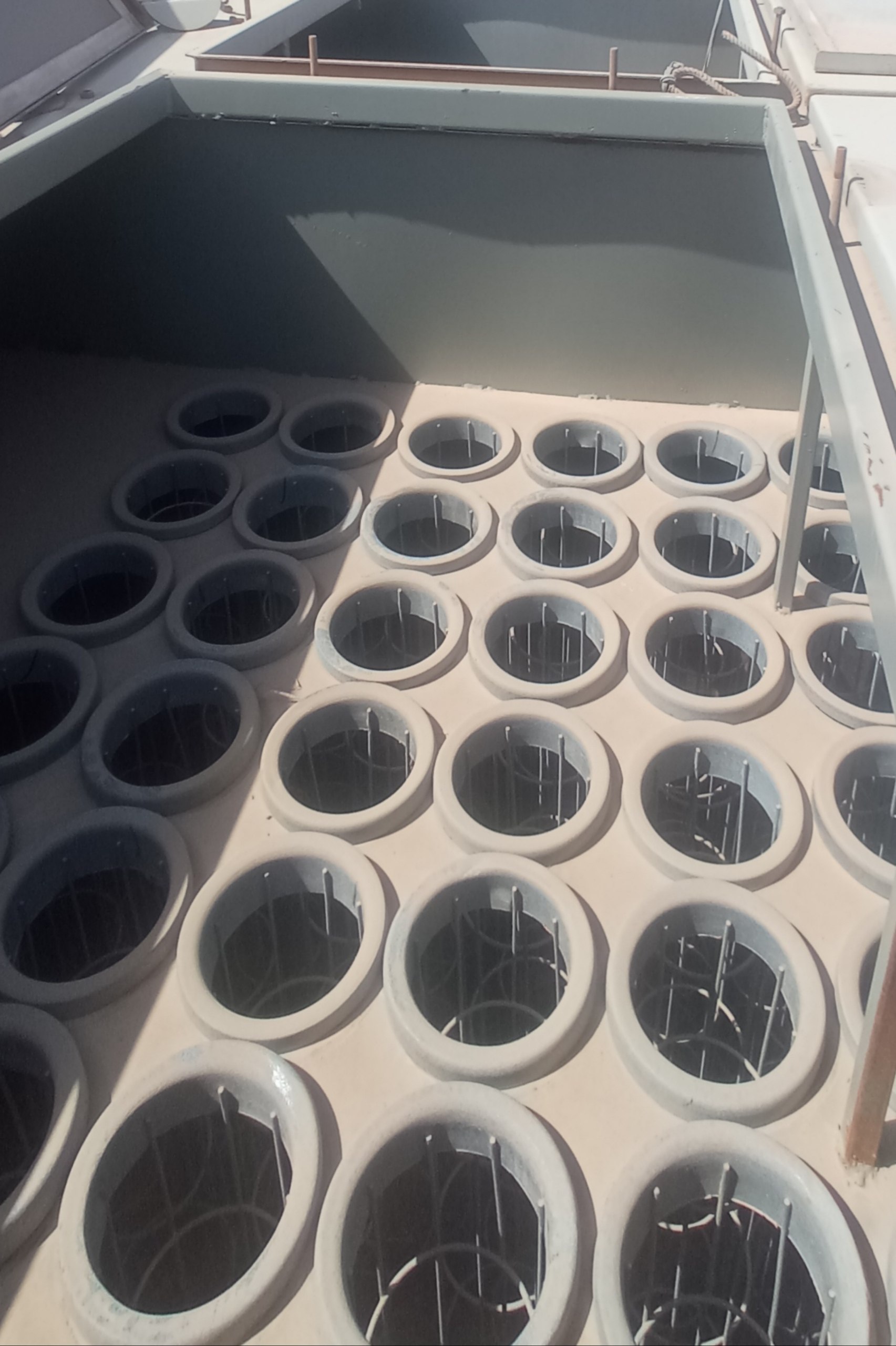

۳. قفسه یا Cage: در بسیاری از بگ‌فیلترهای پالس جت، کیسه فیلتر روی یک قفسه فلزی قرار می‌گیرد. قفسه باعث حفظ شکل کیسه در هنگام کار و تمیزکاری میشود.
۴. سیستم پالس جت: شامل مخزن هوای فشرده، شیرهای پالس، لوله‌های دمش و نازل‌هاست و وظیفه تمیز کردن دوره‌ای کیسه‌ها را بر عهده دارد.
۵. سیستم تخلیه گردوغبار: ذرات جداشده از کیسه‌ها در قسمت پایین دستگاه جمع می‌شوند و باید به‌صورت کنترل‌شده تخلیه شوند. انتخاب تجهیزات تخلیه به نوع ماده و ظرفیت سیستم بستگی دارد.
۶. فن مکنده صنعتی: فن ایجادکننده اختلاف فشار و جریان هوای مورد نیاز در سیستم است. انتخاب صحیح فن بر اساس دبی هوا، فشار استاتیک، افت فشار مسیر، طول کانال‌ها و مشخصات بگ‌فیلتر اهمیت بسیار زیادی دارد.
۷. سیستم کانال‌کشی و مکش موضعی: لوله‌ها و کانال‌ها هوای آلوده را از نقاط مختلف کارخانه به سمت بگ‌فیلتر منتقل می‌کنند. طراحی نامناسب کانال‌کشی می‌تواند باعث افت عملکرد کل سیستم شود، حتی اگر خود بگ‌فیلتر به‌درستی طراحی شده باشد.
۸. سیستم کنترل و مانیتورینگ: در سیستم‌های پیشرفته، فشار، زمان پالس، وضعیت فن، افت فشار فیلتر و سایر پارامترهای عملیاتی کنترل می‌شوند تا عملکرد سیستم پایدار باقی بماند.
اهمیت انتخاب صحیح کیسه فیلتر
انتخاب کیسه مناسب یکی از مهم‌ترین مراحل طراحی یک غبارگیر صنعتی است. نمی‌توان برای تمام کارخانه‌ها از یک نوع کیسه استفاده کرد.
برای انتخاب فیلتر مناسب باید عواملی مانند موارد زیر بررسی شوند:
نوع گردوغبار
اندازه ذرات
دمای گاز
میزان رطوبت
خاصیت خورندگی مواد
چسبندگی گردوغبار
حجم هوای عبوری
غلظت گردوغبار
شرایط محیطی
نوع فرآیند صنعتی
روش تمیزکاری کیسه‌ها
برای مثال، در محیط‌هایی که دمای گاز بالا است، استفاده از فیلتر معمولی ممکن است باعث کاهش عمر کیسه و افت عملکرد سیستم شود. در مقابل، در فرآیندهایی که رطوبت یا مواد چسبنده وجود دارد، انتخاب نامناسب جنس فیلتر می‌تواند باعث گرفتگی سریع کیسه‌ها شود.
بگ‌فیلتر در سیستم مکش صنعتی
یکی از کاربردهای مهم بگ‌فیلتر، استفاده از آن در کنار سیستم مکش صنعتی است.در یک سیستم استاندارد، نقاط تولید گردوغبار توسط هود، مکنده موضعی یا تجهیزات جمع‌آوری مناسب پوشش داده می‌شوند. سپس فن مکنده، جریان هوا را از طریق شبکه کانال‌کشی به سمت بگ‌فیلتر هدایت میکند.
بنابراین می‌توان عملکرد کلی سیستم را به شکل زیر در نظر گرفت:
نقطه تولید گردوغبار → مکش موضعی → کانال‌کشی → بگ‌فیلتر → فن مکنده → هوای تصفیه‌شده
در این ساختار، هماهنگی میان اجزای مختلف بسیار مهم است. اگر ظرفیت فن کمتر از نیاز سیستم باشد، مکش کافی در نقاط تولید آلودگی ایجاد نمی‌شود. اگر کانال‌ها به‌درستی طراحی نشده باشند، افت فشار افزایش پیدا میکند. همچنین اگر سطح فیلتراسیون بگ‌فیلتر متناسب با دبی هوا نباشد، افت فشار بالا رفته و عمر کیسه‌ها کاهش پیدا میکند.
نقش بگ‌فیلتر در کنترل آلایندگی
یکی از مهم‌ترین اهداف استفاده از بگ‌فیلتر، کنترل آلایندگی و کاهش انتشار ذرات معلق صنعتی است.گردوغبار حاصل از فرآیندهای صنعتی می‌تواند شامل ذرات بسیار ریز باشد که در صورت انتشار در محیط، کیفیت هوای کارخانه و محیط اطراف را تحت تأثیر قرار می‌دهد.سیستم بگ‌فیلتر با جداسازی این ذرات از جریان هوا، امکان کنترل بهتر آلودگی را فراهم میکند. به همین دلیل در بسیاری از صنایع از جمله:
صنایع کاشی و سرامیک
سیمان
گچ
فولاد و ریخته‌گری
صنایع معدنی
صنایع غذایی
صنایع شیمیایی
صنایع چوب
کارخانه‌های تولید مصالح
آسیاب‌ها و خطوط خردایش
صنایع فرآوری مواد
از بگ‌فیلتر و تجهیزات مرتبط با آن استفاده میشود.
مزایای استفاده از بگ‌فیلتر صنعتی
استفاده از یک بگ‌فیلتر که متناسب با شرایط فرآیند طراحی شده باشد، می‌تواند مزایای متعددی ایجاد کند:
کاهش انتشار گردوغبار:
ذرات معلق موجود در جریان هوا جمع‌آوری شده و از انتشار مستقیم آنها جلوگیری میشود.
بهبود کیفیت هوای محیط کار:
با جمع‌آوری گردوغبار در محل تولید، میزان آلودگی هوای محیط کار کاهش پیدا میکند.
حفاظت از تجهیزات:
کاهش تجمع گردوغبار روی ماشین‌آلات و تجهیزات می‌تواند به کاهش آلودگی و استهلاک آنها کمک کند.
افزایش بهره‌وری فرآیند:
در برخی صنایع، گردوغبار جمع‌آوری‌شده حاوی مواد قابل استفاده است و می‌تواند پس از بررسی شرایط فرآیند، مجدداً به چرخه تولید بازگردد.
کاهش هدررفت مواد:
به جای خروج بخشی از مواد اولیه به شکل گردوغبار، امکان جمع‌آوری و مدیریت آنها فراهم میشود.
کنترل بهتر شرایط محیطی کارخانه:
استفاده از یک سیستم طراحی‌شده و مهندسی‌شده، کنترل آلایندگی را از حالت موضعی و غیرسیستماتیک خارج کرده و به یک فرآیند قابل مدیریت تبدیل میکند.طراحی بگ‌فیلتر باید مهندسی‌شده باشد
نکته مهم این است که بگ‌فیلتر به‌تنهایی یک راهکار کامل برای غبارگیری نیست. عملکرد واقعی سیستم به طراحی کل مجموعه بستگی دارد.
مواردی مانند دبی هوای مورد نیاز، سرعت انتقال ذرات در کانال، افت فشار، نوع فن، سطح فیلتراسیون، جنس کیسه، نحوه ورود هوا به محفظه، روش تخلیه گردوغبار و سیستم تمیزکاری باید در کنار یکدیگر بررسی شوند.
به همین دلیل طراحی یک سیستم غبارگیر صنعتی باید بر اساس شرایط واقعی کارخانه و نوع فرآیند انجام شود و صرفاً انتخاب یک دستگاه با ظرفیت اسمی مشخص کافی نیست.
جمع‌بندی:
بگ‌فیلتر یکی از مهم‌ترین تجهیزات در سیستم‌های کنترل گردوغبار و کنترل آلایندگی صنعتی است. این دستگاه با استفاده از کیسه‌های فیلترکننده، ذرات معلق را از جریان هوای آلوده جدا کرده و امکان هدایت هوای تصفیه‌شده به مسیر خروجی را فراهم میکند.ترکیب صحیح بگ‌فیلتر، فن مکنده، سیستم مکش صنعتی، کانال‌کشی، تجهیزات تخلیه گردوغبار و سیستم کنترل می‌تواند یک راهکار جامع برای جمع‌آوری گردوغبار و کاهش آلاینده‌های ناشی از فرآیندهای صنعتی ایجاد کند.
